Современные протезные стопы различаются не только формой, материалами и допустимой нагрузкой, но и способом взаимодействия с опорной поверхностью. Одни конструкции ориентированы прежде всего на устойчивость и простоту эксплуатации, другие позволяют накапливать и возвращать часть механической энергии во время ходьбы.
Ко второй группе относятся энергоаккумулирующие протезные стопы. Благодаря упругим элементам они деформируются под нагрузкой, а затем частично возвращаются к исходной форме, участвуя в формировании переката и переходе к следующему шагу.
Такие стопы часто изготавливают с применением углепластика, поэтому их также называют карбоновыми. Однако материал сам по себе не определяет все функциональные характеристики изделия: значение имеют геометрия конструкции, жёсткость, особенности деформации и рекомендации производителя.
Разберём, как работает энергоаккумулирующая стопа, чем она отличается от традиционных конструкций и какие параметры необходимо учитывать при подборе комплектующих для протезирования нижних конечностей.

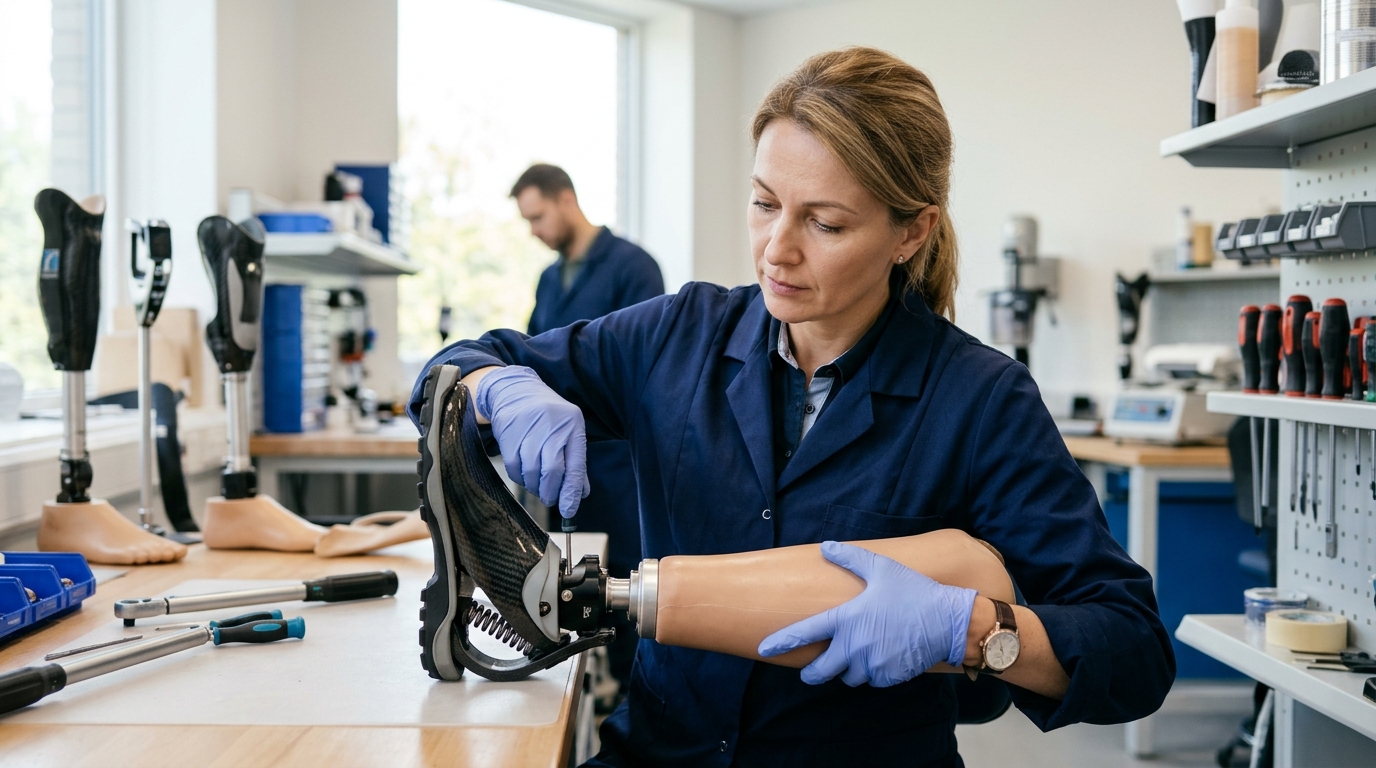

Что такое энергоаккумулирующая протезная стопа
Энергоаккумулирующая стопа — это протезный компонент, в конструкции которого предусмотрены упругие элементы, способные деформироваться под действием нагрузки и возвращать часть накопленной механической энергии при разгрузке.
В англоязычной технической литературе такие изделия часто обозначают термином Energy Storage and Return (ESR) — «накопление и возврат энергии».
Основная задача стопы — обеспечить определённые характеристики опоры, переката и упругого отклика во время ходьбы.
В зависимости от модели энергоаккумулирующая конструкция может включать:
- Упругий пяточный элемент.
- Передний элемент, работающий при перекате через носочную часть.
- Карбоновые пластины или пружинящие элементы другой формы.
- Соединительные и крепёжные компоненты.
- Косметическую оболочку стопы.
Конструкция может быть цельной или состоять из нескольких функциональных элементов.
При этом не каждая карбоновая стопа обладает одинаковыми характеристиками накопления и возврата энергии. Две модели из одного материала могут существенно отличаться по жёсткости, геометрии и динамике работы.
Как происходит накопление энергии при ходьбе
Чтобы понять принцип действия энергоаккумулирующей стопы, необходимо рассмотреть, что происходит с ней во время опорной фазы шага.
Когда пользователь переносит вес тела на протез, упругие элементы стопы испытывают механическую нагрузку.
Под её воздействием они деформируются: изгибаются, сжимаются или изменяют свою форму в пределах, предусмотренных конструкцией.
Часть механической работы при этом запасается в виде потенциальной энергии упругой деформации.
Первый этап — контакт пятки с поверхностью
В начале опорной фазы нагрузка передаётся на пяточную часть стопы.
Если конструкция предусматривает упругий пяточный элемент, он деформируется и влияет на характер контакта с поверхностью.
От его характеристик зависят особенности начального переката, ощущения жёсткости при контакте и скорость передачи нагрузки на остальные элементы.
Слишком жёсткая пятка для конкретного пользователя может затруднять плавное принятие нагрузки, а чрезмерно мягкая — изменять устойчивость и динамику перехода к средней части опоры.
Однако оценивать эти эффекты необходимо с учётом юстировки всего протеза.
Второй этап — перенос нагрузки на переднюю часть стопы
По мере продвижения тела вперёд нагрузка перераспределяется от пятки к передней части протезной стопы.
Упругий носочный элемент постепенно изгибается.
В результате в конструкции накапливается дополнительная энергия деформации.
Величина накопленной энергии зависит от приложенной нагрузки, жёсткости элемента, его геометрии и фактической деформации.
Третий этап — разгрузка и возвращение формы
В заключительной части опорной фазы нагрузка на стопу уменьшается.
Упругие элементы начинают возвращаться к исходной форме, высвобождая часть ранее накопленной энергии.
Этот процесс влияет на механическую работу стопы в конце опоры и на характер перехода к следующему шагу.
При этом энергия возвращается не полностью: часть рассеивается из-за внутренних потерь в материалах и конструкции.
Что означает возврат энергии в протезной стопе
Термин «возврат энергии» иногда воспринимают как способность протеза самостоятельно создавать дополнительный толчок.
С технической точки зрения это не совсем корректно.
Пассивная энергоаккумулирующая стопа не имеет собственного источника энергии, который обеспечивал бы активное отталкивание.
Она возвращает часть механической энергии, ранее накопленной в результате деформации.
Иными словами, стопа работает как упругая система: сначала принимает нагрузку, затем частично отдаёт запасённую энергию.
Почему возврат энергии важен
Упругий отклик влияет на движение конструкции во время завершающей части опорной фазы.
При правильно подобранных характеристиках стопа может способствовать более плавному переходу между фазами шага и обеспечивать требуемую динамику переката.
Однако больший возврат энергии не всегда означает более комфортную или эффективную ходьбу.
На результат влияют скорость движения, масса пользователя, уровень ампутации, особенности походки, юстировка протеза и другие компоненты системы.
Поэтому показатели энергоотдачи необходимо рассматривать вместе с остальными характеристиками стопы.
Жёсткость энергоаккумулирующей стопы: почему она важна
Жёсткость — один из ключевых параметров, определяющих поведение энергоаккумулирующей стопы под нагрузкой.
Она характеризует сопротивление конструкции деформации.
При одинаковой нагрузке более жёсткий элемент обычно деформируется меньше, а более гибкий — сильнее.
Однако связь между жёсткостью и функциональными свойствами стопы не сводится к простому правилу «чем жёстче, тем лучше».
Слишком жёсткая стопа
Если жёсткость превышает потребности пользователя, упругие элементы могут деформироваться недостаточно для формирования ожидаемой динамики переката.
Это может изменить характер переноса нагрузки и потребовать дополнительных компенсаторных движений.
Слишком мягкая стопа
Если жёсткость недостаточна для массы и активности пользователя, деформация может оказаться чрезмерной.
Это способно повлиять на устойчивость, ощущение опоры и эффективность переката.
Кроме того, необходимо соблюдать ограничения производителя по допустимым нагрузкам.
Оптимальная жёсткость
Правильно подобранная категория жёсткости должна обеспечивать предусмотренную производителем работу упругих элементов при характерных для пользователя нагрузках.
Для выбора обычно учитываются:
- Масса пользователя.
- Уровень активности.
- Размер стопы.
- Особенности конструкции.
- Дополнительные нагрузки, если они предусмотрены методикой подбора производителя.
- Рекомендации по выбору категории жёсткости.
Категории жёсткости разных производителей не всегда сопоставимы напрямую.
Поэтому нельзя заменять стопу одной марки изделием другой марки, ориентируясь только на одинаковый номер категории.

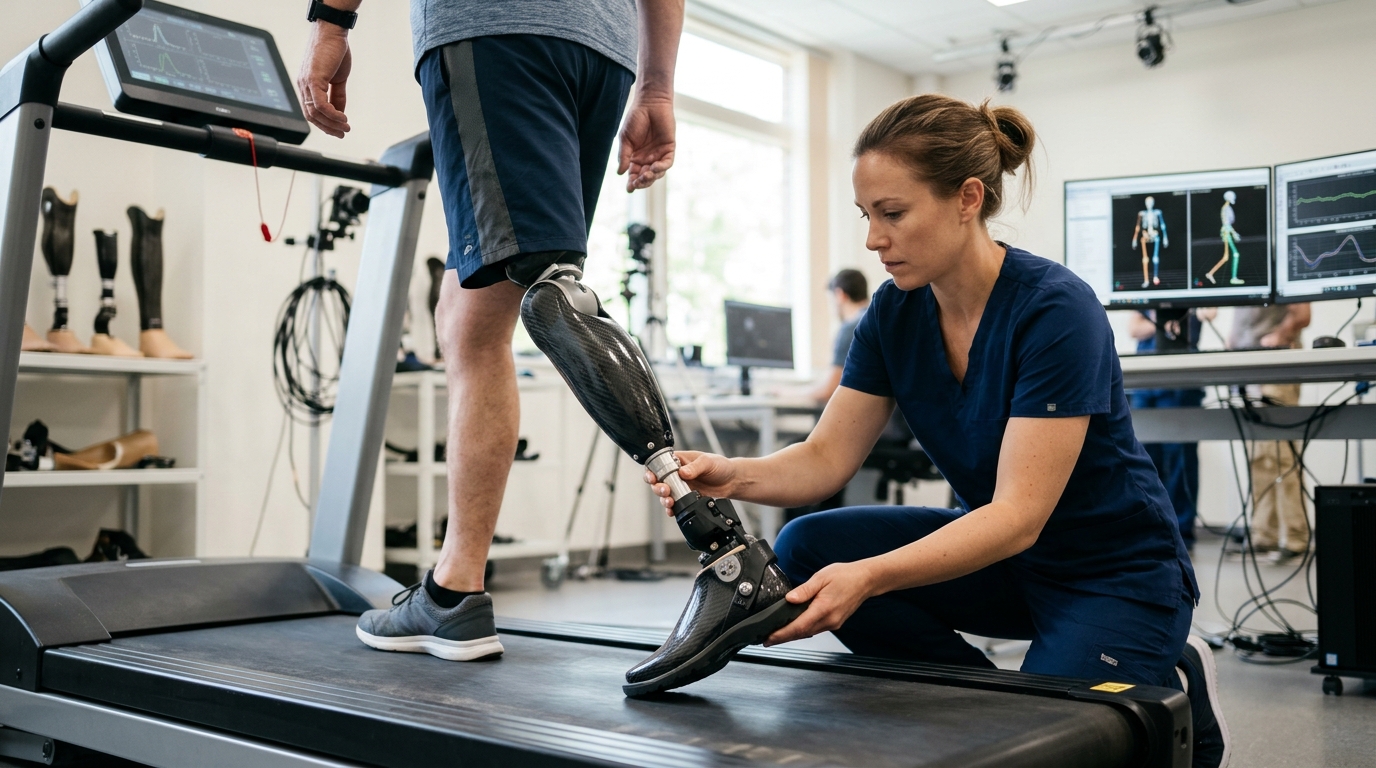

Как жёсткость влияет на нагрузку на сохранную конечность
Жёсткость протезной стопы влияет не только на её собственную деформацию, но и на общую биомеханику ходьбы.
При односторонней ампутации нижней конечности распределение нагрузки между протезной и сохранной сторонами может отличаться от естественной ходьбы.
Изменение механических характеристик стопы способно повлиять на отдельные показатели движения и нагрузки на суставы.
Однако более жёсткая стопа не обязательно уменьшает нагрузку на сохранную конечность во всех ситуациях.
Эффект может различаться при ходьбе по ровной поверхности, подъёмах, спусках и поворотах.
Поэтому при выборе стопы необходимо учитывать не только показатели механической энергоотдачи, но и функциональные особенности пользователя.
Снижение нагрузки на сохранную конечность нельзя гарантировать только за счёт установки энергоаккумулирующей стопы определённой жёсткости.
Что такое динамика переката протезной стопы
Перекат — это последовательное перемещение зоны опоры по стопе во время шага.
При естественной ходьбе он связан со сложной работой голеностопного сустава, стопы, мышц и сухожилий.
В протезной конструкции характер переката определяется геометрией и механическими свойствами компонентов.
Энергоаккумулирующая стопа формирует перекат за счёт сочетания упругой деформации и движения протеза относительно опорной поверхности.
Перекат через пятку
В начале шага пяточный элемент принимает нагрузку и влияет на переход к полной опоре.
Перекат через среднюю часть
По мере продвижения тела вперёд нагрузка распределяется между элементами конструкции.
Важную роль играет взаимное положение стопы, адаптеров и остальных компонентов протеза.
Перекат через переднюю часть
В заключительной части опоры носочный элемент деформируется и затем возвращает часть накопленной энергии.
Это влияет на динамику завершения шага.
Почему важна геометрия стопы
Даже при одинаковой жёсткости две стопы могут обеспечивать различный перекат.
Причина — различия в длине упругих элементов, форме карбоновых пластин, расположении точек крепления и распределении сопротивления деформации.
Поэтому при подборе необходимо оценивать не только материал и категорию жёсткости, но и конструкцию изделия.
Чем энергоаккумулирующая стопа отличается от обычной
Под традиционными протезными стопами обычно понимают конструкции с более простыми механизмами деформации и переката.
К ним относятся, например, отдельные варианты стоп SACH и другие изделия, ориентированные на устойчивость и предсказуемость работы.
При этом традиционные стопы также могут обладать упругостью. Различие заключается в характере деформации, конструкции и функциональном назначении.
| Критерий | Традиционная стопа SACH | Энергоаккумулирующая стопа |
|---|---|---|
| Принцип работы | Деформация пяточного элемента и перекат через относительно жёсткую конструкцию | Упругая деформация специально рассчитанных элементов |
| Накопление энергии | Ограниченное, зависит от материалов | Один из основных принципов конструкции |
| Возврат энергии | Обычно менее выражен | Может быть более выраженным |
| Динамика переката | Зависит от формы и свойств элементов | Существенно зависит от геометрии и жёсткости упругих элементов |
| Регулировка характеристик | Зависит от модели | Часто предусмотрен выбор категории жёсткости |
| Основное применение | Определяется устойчивостью и функциональными требованиями | Подбирается с учётом активности и динамики ходьбы |
| Стоимость | Нередко ниже | Может быть выше из-за конструкции и материалов |
Нельзя считать энергоаккумулирующую стопу универсально лучшим вариантом.
Для пользователя с ограниченной мобильностью простая и устойчивая конструкция может соответствовать функциональным задачам лучше, чем более динамичная стопа.
Кому подходит энергоаккумулирующая стопа
Энергоаккумулирующие стопы применяются в протезах нижних конечностей при различных уровнях ампутации, если это допускается конструкцией изделия.
Наиболее часто их рассматривают для пользователей, которым требуется динамическая работа стопы при ходьбе.
Пользователи с умеренной активностью
При регулярной ходьбе по различным поверхностям упругие элементы могут обеспечивать необходимый характер переката.
Однако конкретная модель должна соответствовать уровню активности, установленному производителем.
Пользователи с высокой активностью
Для активной ходьбы и более интенсивных нагрузок могут применяться стопы с соответствующими конструктивными характеристиками.
Здесь особенно важны правильный выбор жёсткости, допустимая масса пользователя и назначение изделия.
Не каждая карбоновая стопа рассчитана на высокие динамические нагрузки.
Пользователи, которым важна динамика движения
Энергоаккумулирующая конструкция может быть полезна, если функциональная задача связана с контролируемой упругой деформацией и возвратом энергии при перекате.
При этом фактические преимущества оцениваются индивидуально.
Энергоаккумулирующие стопы и уровни активности К1–К4
При подборе протезных стоп часто используют классификацию функциональной активности К1–К4.
| Уровень | Характеристика | Особенности подбора |
|---|---|---|
| К1 | Передвижение преимущественно по ровной поверхности с постоянной скоростью | Приоритет устойчивости и предсказуемости |
| К2 | Ограниченное передвижение вне помещения, преодоление отдельных препятствий | Важны устойчивость и адаптация к условиям опоры |
| К3 | Передвижение с переменной скоростью, более высокая мобильность | Может быть востребована динамическая работа стопы |
| К4 | Высокая функциональная активность и интенсивные нагрузки | Требуются модели, рассчитанные на соответствующий режим эксплуатации |
Энергоаккумулирующие стопы часто применяются при уровнях К2–К4, но конкретный диапазон зависит от модели.
Нельзя автоматически считать любую стопу с карбоновыми элементами подходящей для всех этих категорий.
Какие материалы используют в энергоаккумулирующих стопах
Одним из наиболее распространённых материалов для изготовления упругих элементов является углепластик.
Он представляет собой композитный материал, в котором углеродные волокна работают совместно с полимерной матрицей.
Такая структура позволяет создавать элементы с заданными характеристиками жёсткости, массы и деформации.
Преимущества карбоновых элементов
К основным конструктивным возможностям относятся:
- Высокая удельная жёсткость при относительно небольшой массе.
- Возможность формировать различные профили упругой деформации.
- Использование сложной геометрии пружинящих элементов.
- Возможность создавать несколько категорий жёсткости в рамках одной модели.
Однако характеристики карбоновой стопы зависят не только от материала.
Значение имеют ориентация волокон, толщина элементов, геометрия, технология изготовления и конструкция соединений.
Поэтому сравнивать изделия необходимо по технической документации, а не только по указанию «карбон» в описании.
Что учитывать при выборе энергоаккумулирующей стопы для протеза
Для протезного предприятия выбор начинается с определения функциональных требований.
1. Масса пользователя
Необходимо проверить допустимую массу и ограничения производителя.
2. Уровень активности
Стопа должна соответствовать характеру передвижения и предполагаемым нагрузкам.
3. Категория жёсткости
Следует использовать таблицу подбора производителя с учётом массы, активности и других предусмотренных параметров.
4. Размер стопы
Размер влияет не только на соответствие обуви, но и на геометрию конструкции.
5. Монтажная высота
Необходимо убедиться, что стопа совместима с доступным пространством и остальными компонентами протеза.
6. Тип соединения
Следует проверить используемый интерфейс и необходимость дополнительных адаптеров.
7. Особенности переката
Важно учитывать характеристики пяточного и переднего элементов.
8. Условия эксплуатации
Необходимо проверить допустимость воздействия воды, загрязнений, низких и высоких температур.
9. Масса изделия
Вес стопы влияет на общую массу протезной конструкции.
10. Документация
Необходимо получить технические характеристики, инструкцию и сведения об ограничениях применения.
Как энергоаккумулирующая стопа влияет на юстировку протеза
Даже правильно подобранная по массе и активности стопа может работать неудовлетворительно при неправильной установке.
Юстировка влияет на распределение нагрузки, последовательность переката и характер деформации упругих элементов.
При настройке необходимо учитывать положение стопы относительно остальных компонентов, высоту конструкции и рекомендации производителя.
Особое внимание уделяется характеру контакта пятки с поверхностью и переходу нагрузки к передней части стопы.
Если стопа кажется чрезмерно жёсткой или мягкой, причина не всегда заключается в неправильно выбранной категории жёсткости.
На работу могут влиять ошибки юстировки, особенности обуви, неподходящая геометрия конструкции и другие факторы.
Поэтому перед заменой стопы необходимо провести комплексную оценку.
Типичные ошибки при выборе энергоаккумулирующей стопы
Выбор только по материалу.
Наличие карбоновых элементов не определяет автоматически функциональные возможности стопы.
Использование максимальной жёсткости без обоснования.
Более жёсткая конструкция не всегда обеспечивает лучший перекат и возврат энергии.
Игнорирование таблицы подбора производителя.
Категория жёсткости должна соответствовать предусмотренным условиям применения.
Выбор только по уровню активности.
Необходимо учитывать массу пользователя, размер стопы, особенности конструкции и характер нагрузок.
Недостаточная проверка совместимости.
Стопа может не соответствовать монтажной высоте или типу соединения.
Неправильная интерпретация возврата энергии.
Пассивная стопа не создаёт дополнительную энергию, а возвращает часть ранее накопленной.
Отсутствие оценки переката после установки.
Технически подходящая модель требует правильной настройки в составе всей протезной системы.
Как протезному предприятию организовать закупку энергоаккумулирующих стоп
При регулярных закупках важно учитывать разнообразие размеров, категорий жёсткости и конструктивных исполнений.
Для каждой модели рекомендуется вести перечень доступных вариантов с указанием:
- Артикула.
- Размера.
- Категории жёсткости.
- Допустимой массы пользователя.
- Уровня активности.
- Монтажной высоты.
- Типа соединения.
- Особенностей эксплуатации.
Это позволяет быстрее формировать технические спецификации и уменьшать вероятность ошибок при заказе.
Для протезного предприятия также важно оценивать не только стоимость стопы, но и расходы на дополнительные адаптеры, комплектующие и возможные изменения конструкции.
Правильная организация закупок помогает обеспечить наличие востребованных исполнений и сократить количество повторных заказов.
Энергоаккумулирующие стопы в каталоге компании «Юлианна»
Компания «Юлианна» поставляет протезные стопы и другие комплектующие для профессионального изготовления протезов нижних конечностей.
В ассортименте представлены различные конструкции, включая модели с карбоновыми упругими элементами.
При выборе энергоаккумулирующей стопы важно учитывать назначение изделия, допустимую нагрузку, категорию жёсткости и совместимость с остальными компонентами.
Для протезных предприятий особенно полезно заранее подготовить техническую спецификацию с указанием размера стопы, массы пользователя, уровня активности и необходимых соединительных параметров.
Подбираете энергоаккумулирующие стопы для протезной мастерской?
Ознакомьтесь с ассортиментом компании «Юлианна» и направьте требования к необходимым моделям.
Уточните доступные размеры, категории жёсткости, технические характеристики и условия поставки.
Заключение
Энергоаккумулирующая протезная стопа использует упругую деформацию элементов для накопления и последующего возврата части механической энергии во время ходьбы.
Её функциональные возможности определяются сочетанием материала, геометрии, жёсткости и особенностей конструкции.
При правильном подборе такая стопа может обеспечить требуемую динамику переката и упругий отклик в различных условиях передвижения.
Однако преимущества энергоаккумулирующих конструкций не являются универсальными.
Для протезного предприятия главный критерий выбора — соответствие стопы массе пользователя, уровню активности, техническим требованиям и функциональным задачам конкретной протезной конструкции.
