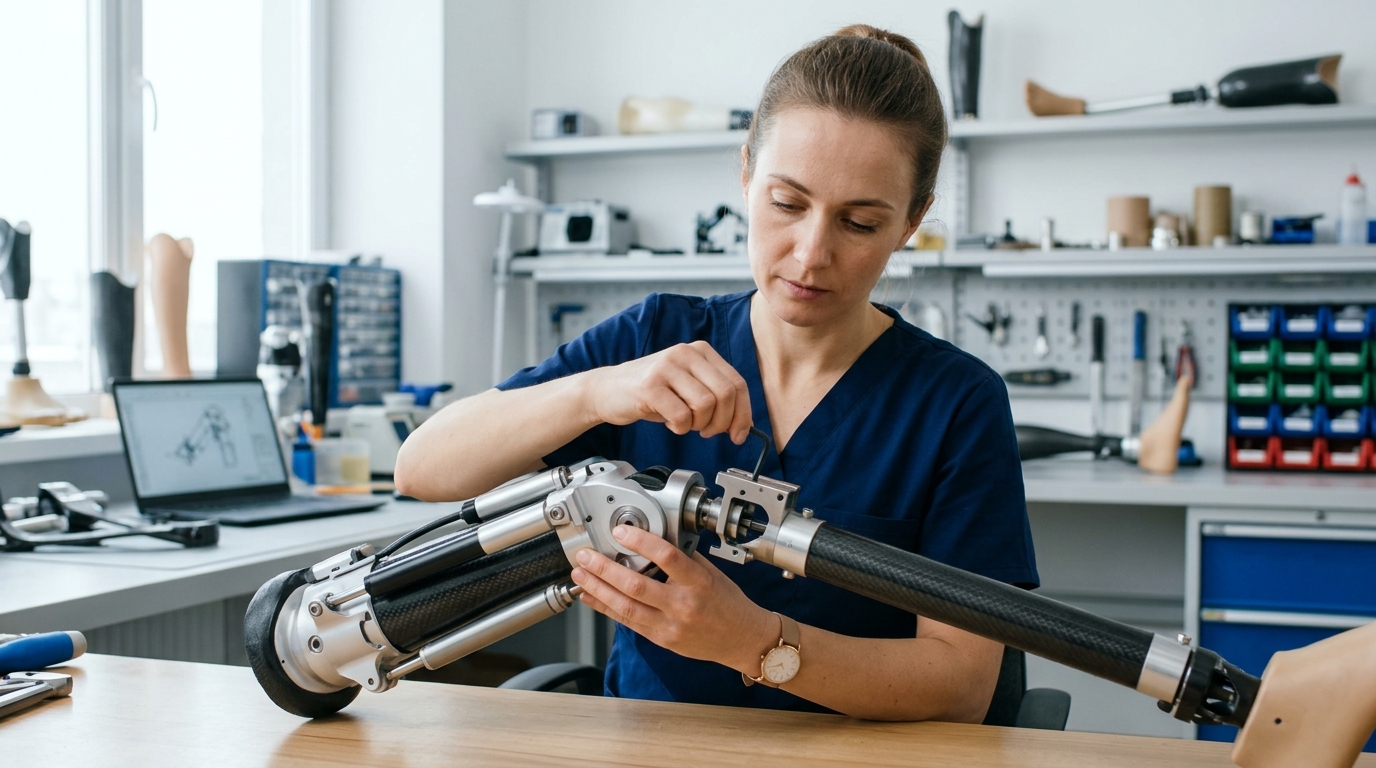

Как подобрать адаптер и крепление под коленный модуль

Коленный модуль — один из ключевых компонентов протеза бедра. От его конструкции зависят особенности движения, устойчивость в опорной фазе и управление переносом голени. Однако функциональность коленного механизма определяется не только его собственными характеристиками, но и правильным соединением с остальными элементами протезной системы.

Для установки коленного модуля используются адаптеры, соединительные элементы и крепления, обеспечивающие передачу нагрузки между приёмной гильзой, коленным узлом и протезной стопой.

Ошибки при подборе этих компонентов могут привести к несовместимости соединений, увеличению монтажной высоты, ограничению возможностей юстировки или необходимости повторной закупки деталей.

Поэтому адаптер для коленного модуля необходимо выбирать не только по внешнему виду и типу крепления, но и по техническим требованиям всей конструкции.

Разберём основные виды соединительных элементов, критерии совместимости и порядок подбора адаптеров для протезов бедра.

Зачем нужны адаптеры в конструкции протеза бедра

Адаптеры — это соединительные элементы, которые позволяют объединить отдельные компоненты модульного протеза в единую конструкцию.

В протезе бедра они могут использоваться для соединения:

• Приёмной гильзы с коленным модулем.
• Коленного модуля с трубчатым несущим элементом.
• Трубчатого элемента с протезной стопой.
• Компонентов с различными соединительными интерфейсами.
• Дополнительных функциональных элементов с основной конструкцией.

Помимо механического соединения, отдельные адаптеры обеспечивают возможность регулировки взаимного положения компонентов.

Это необходимо для выполнения предусмотренной юстировки протеза.

Однако не каждый адаптер имеет одинаковый диапазон регулировок. Его функциональность зависит от конкретной конструкции.

Какие адаптеры используются с коленными модулями

В модульных протезах нижних конечностей применяются различные типы соединительных элементов.

Их выбор зависит от конструкции коленного узла и интерфейсов остальных компонентов.

Пирамидальные адаптеры

Пирамидальное соединение широко применяется в модульных протезах нижних конечностей.

Обычно оно включает пирамидальный элемент и ответную приёмную часть с крепёжными винтами.

Такая конструкция может обеспечивать возможность угловой регулировки при юстировке.

Пирамидальные адаптеры используются для соединения коленных модулей, трубчатых элементов, стоп и других компонентов.

При этом важно учитывать, что внешне похожие соединения не всегда являются взаимозаменяемыми.

Необходимо проверять требования производителя к совместимости и крепежу.

Адаптеры с приёмной частью под пирамиду

Такие элементы предназначены для соединения с соответствующим пирамидальным интерфейсом.

Они могут использоваться в разных участках модульной конструкции.

При выборе следует учитывать допустимые нагрузки, монтажные размеры и возможности регулировки.

Трубчатые адаптеры

Трубчатые соединительные элементы используются для формирования несущего участка между коленным модулем и протезной стопой.

В зависимости от конструкции система может включать трубку, зажимные элементы и дополнительные переходники.

Для правильного подбора необходимо учитывать диаметр трубки, допустимую длину, требования к фиксации и совместимость соединений.

Гильзовые адаптеры

Гильзовые адаптеры применяются для соединения приёмной гильзы с модульными компонентами.

Они могут различаться способом крепления к гильзе, материалом, геометрией и типом выходного интерфейса.

Выбор зависит от технологии изготовления гильзы и требований к конструкции протеза.

Смещающие адаптеры

Смещающие адаптеры позволяют изменять взаимное положение соединяемых компонентов в пределах предусмотренной геометрии.

Такие элементы могут использоваться, когда стандартное прямое соединение не обеспечивает необходимую компоновку.

Однако смещение изменяет передачу нагрузки и должно соответствовать допустимым условиям применения.

Ротационные адаптеры

Ротационные адаптеры позволяют обеспечить предусмотренное конструкцией вращение между отдельными компонентами.

Они могут применяться в протезах бедра для решения определённых функциональных задач.

При этом необходимо учитывать расположение ротатора, допустимые нагрузки, механизм фиксации и совместимость с коленным модулем.

Как определить совместимость адаптера и коленного модуля

Совместимость начинается с проверки соединительного интерфейса.

Коленный модуль может иметь различные варианты проксимального и дистального соединения.

Проксимальное соединение — интерфейс со стороны приёмной гильзы.

Дистальное соединение — интерфейс со стороны трубчатого элемента или протезной стопы.

Для каждого соединения необходимо определить его тип, размеры и требования производителя.

Какие параметры проверить

Параметр	Почему важен
Тип соединения	Определяет возможность механического соединения
Размеры интерфейса	Исключают использование неподходящих компонентов
Допустимая масса пользователя	Влияет на допустимость применения адаптера
Уровень активности	Помогает оценить соответствие предполагаемым нагрузкам
Монтажная высота	Определяет возможность размещения компонентов
Материал	Влияет на массу и конструктивные особенности
Возможности юстировки	Определяют доступные регулировки
Требования к крепежу	Важны для правильной установки
Документация производителя	Подтверждает назначение и ограничения

Совпадение одного параметра не гарантирует полной совместимости.

Например, адаптер может подходить по типу соединения, но иметь недостаточную допустимую нагрузку или не соответствовать монтажным требованиям.

Как подобрать крепление коленного модуля к приёмной гильзе

Соединение коленного модуля с приёмной гильзой — один из наиболее ответственных участков конструкции протеза бедра.

На этом участке передаются нагрузки, возникающие при опоре, ходьбе и изменении положения тела.

Шаг 1. Определить конструкцию гильзы

Необходимо учитывать материал и технологию изготовления приёмной гильзы.

Различные способы крепления адаптеров могут требовать специальных закладных, соединительных пластин или других элементов.

Шаг 2. Проверить проксимальный интерфейс коленного модуля

Следует установить, какой тип соединения предусмотрен производителем.

Это может быть пирамидальный интерфейс, специальное крепление или другая конструкция.

Шаг 3. Выбрать соответствующий гильзовый адаптер

Адаптер должен подходить одновременно к конструкции гильзы и соединению коленного модуля.

Шаг 4. Проверить монтажную высоту

Необходимо определить, достаточно ли пространства для размещения соединительных элементов.

Шаг 5. Оценить возможности юстировки

Выбранное соединение должно позволять выполнить предусмотренную настройку положения коленного модуля.

Шаг 6. Проверить допустимые нагрузки

Ограничения адаптера должны соответствовать требованиям всей протезной конструкции.

Как соединить коленный модуль с протезной стопой

Дистальная часть коленного модуля соединяется с элементами, расположенными ниже коленного узла.

Чаще всего для этого используются трубчатые соединения и адаптеры.

Однако конкретная компоновка зависит от модели коленного модуля.

Что учитывать при выборе

Дистальный интерфейс коленного модуля. Необходимо проверить тип соединения и допустимые варианты установки.

Размеры трубчатого элемента. Диаметр и другие параметры должны соответствовать требованиям соединительных компонентов.

Монтажную длину. Следует учитывать общую высоту конструкции и допустимые размеры элементов.

Совместимость со стопой. Дистальная часть системы должна соответствовать интерфейсу выбранной протезной стопы.

Требования к фиксации. Необходимо соблюдать рекомендации производителя по крепежу и сборке.

Не следует использовать дополнительные переходники только для устранения несоответствия соединений без проверки допустимости такой комбинации.

Почему монтажная высота влияет на выбор адаптера

Монтажная высота — важный параметр при проектировании модульного протеза бедра.

Каждый компонент занимает определённое пространство.

Если приёмная гильза, коленный модуль, адаптеры и стопа имеют большую суммарную высоту, конструкция может не соответствовать доступным анатомическим размерам.

Особенно это актуально при длинной культе бедра, когда пространство для размещения коленного узла ограничено.

Что необходимо рассчитать

Перед закупкой рекомендуется определить:

• Доступное расстояние для установки компонентов.
• Монтажную высоту коленного модуля.
• Высоту проксимального адаптера.
• Высоту дистального соединения.
• Размеры трубчатого элемента.
• Монтажную высоту протезной стопы.
• Допустимые диапазоны регулировки.

Важно учитывать не только геометрические размеры деталей, но и требования к их взаимному расположению.

При недостаточной монтажной высоте может потребоваться выбор другой конфигурации компонентов.

Допустимые нагрузки: почему нельзя ориентироваться только на коленный модуль

Коленный модуль, адаптеры, трубчатые элементы и протезная стопа образуют единую силовую систему.

Каждый компонент имеет собственные ограничения по применению.

Если коленный модуль рассчитан на определённую массу пользователя, это не означает, что любые соединительные элементы автоматически подходят для такой нагрузки.

Например, адаптер с более низкой допустимой массой пользователя может ограничивать применение всей конструкции.

Кроме статических нагрузок необходимо учитывать динамические воздействия при ходьбе и других движениях.

Что проверить в документации

• Максимальную массу пользователя.
• Допустимый уровень активности.
• Назначение изделия.
• Ограничения по установке.
• Совместимость с другими компонентами.
• Условия эксплуатации.
• Требования к техническому обслуживанию.

Необходимо учитывать ограничения каждого элемента, а не только наиболее дорогого или функционально сложного компонента.

Материал адаптера: алюминий, сталь или титан

Материал соединительного элемента влияет на массу, прочностные характеристики и особенности конструкции.

В производстве адаптеров могут применяться алюминиевые сплавы, нержавеющая сталь, титановые сплавы и другие материалы.

Алюминиевые адаптеры

Алюминиевые сплавы позволяют создавать относительно лёгкие соединительные элементы.

Однако допустимые нагрузки определяются не только материалом, но и геометрией, конструкцией и результатами испытаний конкретного изделия.

Стальные адаптеры

Стальные элементы могут использоваться в конструкциях, где необходимы определённые прочностные характеристики.

При этом они могут иметь большую массу по сравнению с аналогичными изделиями из более лёгких материалов.

Титановые адаптеры

Титановые сплавы позволяют сочетать относительно небольшую массу с высокими прочностными характеристиками.

Однако такие компоненты могут отличаться по стоимости и конструктивному исполнению.

Главное правило: материал не заменяет проверку технических характеристик.

Нельзя считать любой титановый адаптер прочнее любого алюминиевого без сравнения конкретных изделий.

Как тип коленного модуля влияет на выбор адаптера

Механические, пневматические, гидравлические и микропроцессорные коленные модули могут предъявлять различные требования к соединительным элементам.

Механические коленные модули

При подборе необходимо учитывать тип шарнирной конструкции, соединительные интерфейсы, монтажную высоту и допустимые нагрузки.

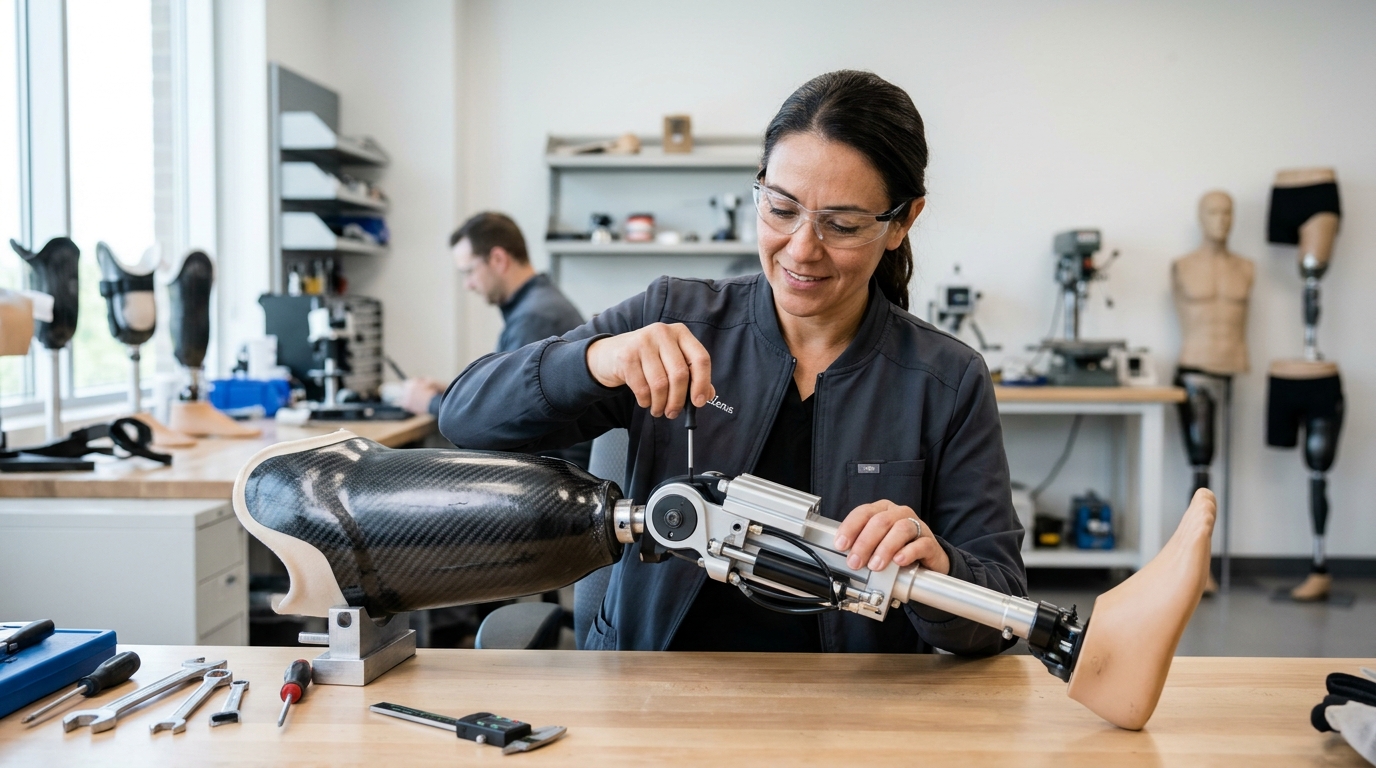

Пневматические коленные модули

Дополнительно важно проверить, не ограничивает ли выбранная компоновка доступ к регулировкам и обслуживаемым элементам механизма.

Гидравлические коленные модули

Необходимо учитывать геометрию корпуса, диапазон движения и требования к установке.

Микропроцессорные коленные модули

Для электронных систем особенно важно соблюдать инструкции производителя по совместимости, монтажу и доступу к функциональным элементам.

Некоторые модели могут иметь специальные требования к соединительным компонентам.

Поэтому нельзя считать все адаптеры с одинаковым внешним интерфейсом универсальными для любых коленных модулей.

Какие ошибки чаще всего допускают при подборе креплений

Выбирают адаптер только по фотографии

Внешне похожие изделия могут различаться размерами, нагрузочными характеристиками и назначением.

Не проверяют проксимальный и дистальный интерфейсы

Это может привести к необходимости дополнительных переходников или повторной закупки.

Игнорируют монтажную высоту

Даже совместимые по соединениям элементы могут не помещаться в доступном пространстве.

Используют адаптер с недостаточной допустимой нагрузкой

Такое решение может противоречить требованиям производителя и ограничениям конструкции.

Не учитывают возможности юстировки

Некоторые соединительные элементы имеют ограниченный диапазон регулировки.

Выбирают материал вместо технических характеристик

Материал сам по себе не подтверждает пригодность адаптера для конкретной нагрузки.

Не проверяют требования к крепежу

Неправильная установка может нарушить надёжность соединения.

Не учитывают дополнительные компоненты

Для сборки могут потребоваться трубки, зажимные элементы, крепёж или переходные адаптеры, которые не входят в комплект поставки.

Как проверить правильность установки адаптера

После сборки необходимо убедиться, что соединение соответствует требованиям производителя.

Проверка может включать:

1. Контроль правильности расположения компонентов.
2. Проверку совместимости соединений.
3. Контроль предусмотренных моментов затяжки.
4. Проверку фиксации крепёжных элементов.
5. Оценку доступного диапазона движения коленного модуля.
6. Проверку отсутствия нежелательных контактов между компонентами.
7. Выполнение предусмотренной статической и динамической юстировки.
8. Контроль соединений после настройки в соответствии с инструкцией.

Если производитель требует определённую последовательность монтажа или специальные инструменты, необходимо соблюдать эти требования.

Самостоятельная доработка соединительных элементов без разрешения производителя недопустима.

Как подготовить спецификацию на адаптеры для коленного модуля

Для протезного предприятия правильно составленная спецификация позволяет сократить время согласования заказа и снизить вероятность ошибок.

Перед закупкой рекомендуется указать:

Параметр	Что необходимо указать
Модель коленного модуля	Производитель и точный артикул
Проксимальное соединение	Тип интерфейса со стороны гильзы
Дистальное соединение	Тип интерфейса со стороны стопы
Масса пользователя	Значение для проверки допустимых нагрузок
Уровень активности	Предполагаемые условия эксплуатации
Монтажная высота	Доступное пространство для компонентов
Тип гильзы	Конструкция и способ крепления
Протезная стопа	Модель и соединительный интерфейс
Дополнительные элементы	Трубки, ротаторы, смещающие адаптеры
Количество	Необходимый объём закупки

Такая спецификация помогает поставщику быстрее определить подходящие позиции и уточнить комплектацию.

Как снизить расходы при закупке адаптеров и креплений

Стоимость соединительных элементов составляет лишь часть затрат на сборку протеза.

Ошибки при подборе могут приводить к дополнительным расходам на повторные заказы, доставку, изменение конструкции и рабочее время специалистов.

Для оптимизации закупок рекомендуется:

• Использовать точные артикулы изделий.
• Проверять совместимость до оформления заказа.
• Учитывать все необходимые соединительные элементы.
• Сравнивать полную стоимость комплектации.
• Формировать перечни проверенных сочетаний компонентов.
• Поддерживать запас наиболее востребованных адаптеров.
• Учитывать сроки поставки редких исполнений.

При этом экономия не должна достигаться за счёт использования неподходящих компонентов или нарушения технических ограничений производителя.

Адаптеры и соединительные элементы в каталоге компании «Юлианна»

Компания «Юлианна» поставляет комплектующие для профессионального изготовления протезов нижних конечностей, включая коленные модули, адаптеры, соединительные элементы и протезные стопы.

В ассортименте представлены различные варианты креплений, позволяющие формировать модульные конструкции с учётом технических требований.

При выборе адаптера необходимо учитывать модель коленного модуля, тип соединения, допустимые нагрузки, монтажные размеры и совместимость с другими компонентами.

Для уточнения характеристик и комплектации рекомендуется подготовить спецификацию с указанием используемого коленного модуля и необходимых соединений.

Подбираете адаптеры и крепления для протеза бедра?

Направьте компании «Юлианна» технические требования или перечень необходимых комплектующих.

Уточните доступные модели, характеристики соединительных элементов и условия поставки для вашей протезной мастерской.

Заключение

Правильный подбор адаптера и крепления под коленный модуль — важная часть проектирования модульного протеза бедра.

Соединительные элементы должны обеспечивать совместимость компонентов, соответствовать допустимым нагрузкам и позволять выполнить предусмотренную юстировку.

При выборе необходимо учитывать проксимальный и дистальный интерфейсы, монтажную высоту, материал, конструкцию гильзы и требования производителя.

Для протезного предприятия надёжное соединение начинается с технически обоснованного подбора компонентов, а не с поиска подходящего по внешнему виду адаптера.
