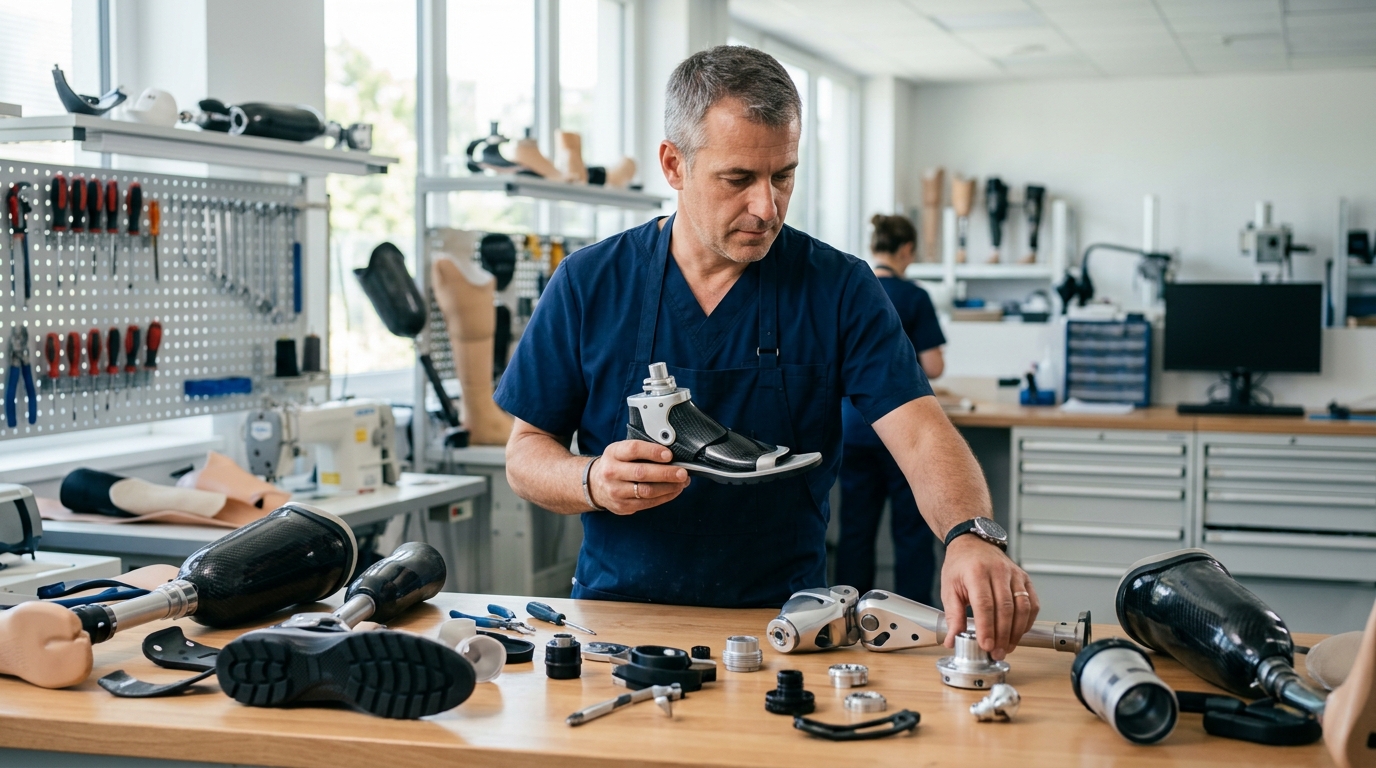

В протезной мастерской несовместимость компонентов часто обнаруживается в самый неудобный момент: когда все детали уже закуплены и специалист начинает сборку.

Коленный модуль соответствует массе пациента. Стопа подходит по размеру. Адаптер визуально выглядит подходящим. Трубка соответствует диаметру. Но соединить элементы между собой невозможно или после сборки не остаётся необходимого диапазона регулировки.

Причина обычно не в одном «неправильном» компоненте.

Проблема возникает из-за того, что детали проверяли по отдельности, а не как единую систему.

Совместимость протеза необходимо оценивать ещё на этапе составления спецификации. Причём проверять нужно не только резьбу или диаметр, но и всю цепочку соединений, монтажную высоту, допустимую нагрузку, возможности юстировки и требования производителя.

Совместимость начинается со схемы протеза

Перед проверкой отдельных деталей полезно представить будущую конструкцию целиком.

Например: гильза → коленный модуль → адаптер → пилон/трубка → адаптер → стопа.

Для каждого перехода необходимо определить:

• с каким компонентом он соединяется;

• какой интерфейс используется;

• какие размеры должны совпадать;

• какие переходные элементы необходимы;

• какие ограничения действуют для соединения.

Такой подход помогает обнаружить проблему ещё до заказа.

Если проверять только отдельные позиции из каталога, легко упустить несовместимость между двумя элементами, которые по назначению должны работать вместе.

1. Сначала проверяем точный артикул

Название категории не является достаточным основанием для проверки совместимости.

Например, формулировка «адаптер для стопы» не говорит, какая именно модель нужна.

У разных изделий могут отличаться:

диаметр, резьба, интерфейс, монтажная высота, диапазон регулировки и допустимая нагрузка.

Поэтому в рабочей спецификации лучше использовать точный артикул и техническое обозначение изделия.

Особенно важно это при повторной закупке.

Если мастерская ранее использовала определённую модель, нельзя автоматически заказывать позицию по старому названию. Производитель мог изменить конструкцию или заменить изделие другой моделью.

2. Проверяем интерфейс каждого соединения

Следующий этап, один из самых важных, это проверка интерфейсов.

Нужно определить, каким способом один компонент соединяется с другим.

Это может быть резьбовое, трубчатое или другое конструктивное соединение в зависимости от конкретных изделий.

Здесь важно не просто убедиться, что оба компонента относятся к одной категории.

Необходимо сопоставить реальные параметры соединения.

Например, адаптер может подходить к одному типу компонента, но не к другому, несмотря на одинаковое назначение.

3. Резьба: одинаковый диаметр ещё не означает совместимость

При резьбовых соединениях одна из наиболее распространённых ошибок заключается в проверке только диаметра.

На практике необходимо учитывать параметры резьбы, указанные в технической документации конкретных изделий.

В зависимости от соединения важны:

диаметр, шаг, профиль, направление и рабочая длина резьбы.

Если два элемента имеют одинаковый номинальный диаметр, это ещё не гарантирует возможность их соединения.

Особенно внимательно необходимо проверять комбинации компонентов разных производителей.

Если в документации нет однозначного подтверждения совместимости, не стоит определять её только визуально.

4. Сверяем размеры, но не ограничиваемся ими

Размеры компонентов также необходимо проверять в связке.

У трубчатых элементов важен диаметр. Для стопы значение имеют размер и конструктивные параметры. Для адаптера могут быть критичны несколько размеров одновременно.

При этом совпадение одного размера не означает совместимость всей пары.

Например:

диаметр совпадает → соединение возможно геометрически → монтажная высота не подходит.

Или:

резьба совпадает → детали соединяются → диапазона юстировки недостаточно для необходимого положения.

Поэтому размерная проверка должна включать все параметры, которые влияют на установку компонента в конкретную конструкцию.

5. Монтажная высота может изменить всю конструкцию

Монтажная высота часто остаётся за пределами первичной проверки.

При этом замена одного компонента на модель другой высоты способна изменить расположение соседних элементов.

Особенно важно это при проектировании протеза с ограниченным пространством для установки компонентов.

Перед заказом стоит сравнить:

монтажную высоту каждого компонента + общую высоту системы + положение остальных элементов.

Если новый компонент выше или ниже предусмотренного, необходимо заранее понять, можно ли компенсировать разницу за счёт других элементов конструкции.

Нельзя рассчитывать, что несколько миллиметров всегда можно будет исправить во время окончательной настройки.

6. Проверяем допустимую нагрузку всей системы

Совместимость не заканчивается на геометрии.

Каждый несущий компонент должен соответствовать требованиям по нагрузке.

При проверке нужно учитывать не только массу пациента, но и ограничения конкретного изделия и условия эксплуатации.

Особенно важно смотреть на всю цепочку.

Если один компонент имеет определённый предел нагрузки, нельзя автоматически считать, что остальные элементы системы рассчитаны на те же условия.

Слабое звено может определить допустимость всей конструкции.

Поэтому параметры нагрузки необходимо сверять для тех компонентов, которые участвуют в передаче механической нагрузки.

7. Сравниваем возможности юстировки

Две детали могут физически соединяться между собой, но при этом давать разные возможности для настройки протеза.

Это особенно важно для адаптеров и других элементов, которые позволяют корректировать положение компонентов.

Перед сборкой стоит выяснить:

какие регулировки доступны, в каком диапазоне они выполняются и достаточно ли этого для конкретной конструкции.

Если заменить один адаптер на внешне похожую модель, можно получить совместимое соединение, но потерять необходимый диапазон юстировки.

В результате проблема проявится уже во время настройки протеза.

8. Проверяем совместимость не пары, а всей цепочки

Одна из самых распространённых ошибок заключается в проверке только соседних компонентов.

Например:

стопа подходит к адаптеру.

Но дальше выясняется, что адаптер не подходит к используемой трубке.

Или: коленный модуль соединяется с адаптером.

Но после установки меняется монтажная высота и приходится пересматривать другие элементы.

Поэтому проверять необходимо всю последовательность:

гильза → колено → адаптер → несущий элемент → адаптер → стопа.

Каждая точка соединения должна быть подтверждена.

Но одновременно необходимо проверить, что вся конструкция сохраняет нужные размеры, нагрузочные характеристики и возможности настройки.

9. Учитываем функциональные требования пациента

Совместимый компонент не обязательно является подходящим компонентом.

Например, коленный модуль может технически соединяться с выбранными адаптерами и соответствовать массе пользователя, но его функциональные возможности могут не соответствовать задачам пациента.

То же относится к протезной стопе и другим функциональным элементам.

Поэтому после технической проверки необходимо задать ещё один вопрос:

соответствует ли выбранная комбинация условиям эксплуатации протеза?

Здесь учитываются масса пациента, уровень активности, характер передвижения и другие требования, предусмотренные для конкретной конструкции.

10. Проверяем требования производителя

Фотография компонента и краткое описание в каталоге не заменяют техническую документацию.

Перед сборкой желательно проверить документацию производителя на каждый значимый компонент.

В ней могут быть указаны:

• ограничения по нагрузке;
• особенности монтажа;
• допустимые комбинации;
• требования к крепежу;
• диапазоны регулировки;
• условия эксплуатации;
• ограничения по использованию.

Если производитель прямо указывает совместимые элементы или условия установки, именно эти данные должны быть основой проверки.

Почему нельзя проверять совместимость «на глаз»

Внешне похожие компоненты могут иметь разные технические параметры.

Особенно легко ошибиться, если в мастерской используются детали разных производителей.

Одинаковый диаметр, похожая форма или совпадающее назначение ещё не являются подтверждением совместимости.

Например, две детали могут выглядеть практически одинаково, но отличаться резьбой или монтажной высотой.

Поэтому визуальная проверка полезна при получении товара, но не должна заменять техническое сопоставление.

Как проверить конкретные компоненты

Для разных категорий деталей набор критичных параметров будет отличаться.

Коленный модуль

При проверке коленного модуля необходимо сопоставить:

• артикул;
• допустимую массу пользователя;
• функциональные возможности;
• соединения;
• монтажную высоту;
• диапазон движения;
• возможности настройки;
• требования производителя.

После этого модуль проверяется в составе всей конструкции, включая адаптеры и стопу.

Протезная стопа

Для стопы стоит проверить:

• размер;
• допустимую массу;
• функциональные характеристики;
• монтажную высоту;
• соединительный интерфейс;
• совместимость с выбранным адаптером.

Отдельно необходимо учитывать требования к конструкции протеза и условия эксплуатации.

Адаптер

У адаптера критичны обе стороны соединения.

Нужно проверить: интерфейс с первым компонентом + интерфейс со вторым компонентом + резьбу + размеры + монтажную высоту + юстировку + допустимую нагрузку.

Нельзя оценивать адаптер только по одной стороне.

Пилон или трубка

Здесь необходимо сопоставить:

• диаметр;
• длину;
• способ соединения;
• совместимость с адаптерами;
• требования к нагрузке и монтажу.

Особенно внимательно следует проверять комбинации элементов разных производителей.

Лайнер и система подвески

Для лайнера важно учитывать не только размер.

Необходимо проверить:

• размер;
• материал;
• толщину;
• конструкцию;
• способ фиксации;
• совместимость с системой подвески и гильзой.

Компонент, подходящий по размеру, может не соответствовать выбранной системе фиксации.

Проверка совместимости перед сборкой: пошаговый алгоритм

Чтобы не пропускать важные параметры, мастерская может использовать единую последовательность.

Шаг 1. Зафиксировать конфигурацию

Составить полный список компонентов конкретного протеза.

Шаг 2. Уточнить артикулы

Для каждой позиции определить точную модель и производителя.

Шаг 3. Проверить соединения

Для каждой пары определить тип интерфейса и параметры соединения.

Шаг 4. Сверить размеры

Проверить диаметр, высоту, длину и другие критичные размеры.

Шаг 5. Проверить нагрузку

Сопоставить допустимые значения для всех несущих компонентов.

Шаг 6. Проверить монтажную высоту

Оценить компоненты не отдельно, а в составе общей конструкции.

Шаг 7. Проверить юстировку

Убедиться, что диапазона регулировок достаточно для предполагаемой настройки.

Шаг 8. Проверить функциональное соответствие

Сопоставить выбранные компоненты с задачами пациента и условиями эксплуатации.

Шаг 9. Сверить документацию

Проверить требования производителя и допустимые комбинации.

Шаг 10. Только после этого передавать комплект в сборку

Такой порядок позволяет перенести основную часть проверки с этапа физической сборки на этап проектирования и комплектации.

Сделайте карту совместимости для типовых конструкций

Если мастерская регулярно использует одни и те же модели, полезно создать собственную базу совместимости.

Например:

Компонент	Проверять
Коленный модуль	масса, интерфейс, высота, функциональность
Стопа	размер, масса, интерфейс, высота
Адаптер	обе стороны соединения, резьба, размеры, юстировка
Пилон/трубка	диаметр, длина, соединения, нагрузка
Лайнер	размер, материал, толщина, фиксация
Замок	интерфейс, размеры, совместимость с лайнером и гильзой

Можно дополнительно фиксировать проверенные сочетания компонентов.

Например:

модель колена → допустимый адаптер → трубка → адаптер → стопа.

Такая база особенно полезна при повторных заказах и замене отдельных компонентов.

При этом её необходимо актуализировать, если производитель меняет модельный ряд или конструкцию изделия.

Что проверить непосредственно перед сборкой

Даже если совместимость была подтверждена на этапе закупки, перед сборкой стоит выполнить финальную проверку.

Необходимо сверить:

артикул → количество → маркировку → размеры → соединения → комплектность → документацию.

Если поставка состоит из нескольких похожих изделий, важно убедиться, что специалист получил именно те модели, которые указаны в спецификации.

Это простая операция, но она позволяет обнаружить ошибку до начала сборки.

Чек-лист совместимости компонентов

Перед передачей комплекта специалисту можно использовать короткий контрольный список:

1. Все ли компоненты точно идентифицированы по артикулам?
2. Проверены ли интерфейсы каждого соединения?
3. Совпадают ли параметры резьбы?
4. Сверены ли критичные размеры?
5. Соответствует ли монтажная высота конструкции?
6. Проверена ли допустимая нагрузка?
7. Достаточен ли диапазон юстировки?
8. Совместимы ли компоненты между собой по всей цепочке?
9. Соответствуют ли функциональные характеристики задачам пациента?
10. Проверены ли требования производителя?

Если хотя бы один пункт остаётся без ответа, сборку лучше не начинать до уточнения информации.

Совместимость нужно проверять до того, как детали окажутся на верстаке

Самая неприятная ситуация в протезной мастерской возникает тогда, когда несовместимость обнаруживается уже после начала сборки.

К этому моменту компоненты закуплены, специалист потратил время на подготовку конструкции, а для решения проблемы может потребоваться новый адаптер, замена детали или пересмотр всей конфигурации.

Поэтому проверка совместимости должна начинаться не с физического соединения компонентов, а со спецификации протеза.

Правильный алгоритм выглядит так:

конфигурация → артикулы → интерфейсы → размеры → нагрузка → монтажная высота → юстировка → функциональность → документация → сборка.

Такой подход позволяет рассматривать комплектующие не как набор отдельных позиций, а как единую систему.

Именно это помогает снизить количество ошибок при комплектации, избежать лишних закупок и сделать процесс сборки более предсказуемым.
